二氧化鉛電極電解油水分離、海水電解產生次氯酸鹽、鍍鋅鈍化廢液再生

　　E油水分離

　　船舶含油污水大部分為浮上油，而在油層下和水面上都帶有微細的懸浮固體成分，在污水表面上形成一層油污。目前國內外除使用沉淀、過濾或吸附等方法加以處理外，還采用電凝聚法。所用陽極有鋁、鐵或石墨等，這些電極都是可溶性陽極，在電解過程中要不斷消耗，不斷更換，而且浮渣也要處理。因此，用鈦基二氧化鉛陽極，不銹鋼作為陰極材料，電流密度為 150A/㎡，極間距10mm，使用電壓5~7V，含油 1000

　　×10-6以上的污水經過 20min 電解后，除油率達到 95%。如果將含油污水的 pH 值調整到大于 8，除油率可達 99%以上，水中含油量可降到排放標準范圍之內。

　　F海水電解產生次氯酸鹽

　　山東威海電廠以海水作為冷凝器的循環水使用，其管道內常由于生成大量貽貝（或稱海虹、俗名淡菜）附著管壁致使管道堵塞，造成嚴重事故。以前使用漂白粉處理海水，但效果不佳。1976 年改用電解制氯法，使含氯及次氯酸鹽的海水不斷進入循環水管中，從而達到殺除貽貝的目的。電解電流密度為10A/dm'，槽電壓 5V 左右，極間海水流速為 11.1cm/s，電流效率等于 68%，所得活性氯為 0.8～1mg/L。采用陽極是陶瓷管二氧化鉛電極，陰極是鋼管，極間距 9mm。

　　G鍍鋅鈍化廢液再生

　　上海環境保護研究所采用隔膜電解法再生鍍鋅鈍化廢液。陽極材料采用鈦網二氧化鉛電極，使用效果好，腐蝕速度很小。

　　H 鹽水電解

　　與 DSA 比較，在飽和食鹽水中測得的析氯電位，ia=5A/dm2以下時是相同的；15A/dm2，70℃時只不過高0.18V。氯氣中含氧量比 DSA 低1%以下，兩電極相比較，二氧化鉛電極電能消耗大些。在飽和鹽水，ia=15A/dm2下進行壽命試驗，工作壽命在217天以上，沒有發現鉛溶解，一般認為可在氯堿電解工業中使用。

　　I電解氧化生產鹵酸鹽用

　　眾所周知，可在氯酸鹽、過氯酸鹽生產中使用；在制造溴酸鹽中使用也很好，可制得無色的純結晶；過碘酸鹽、鉻酸鹽中也可使用，比使用鉑電極還要好。

　　J電解處理廢水用

　　開始是在電解氧化處理無機、有機的各種廢水工藝中使用，除了在電滲析技術中用作不溶性陽極外，還可利用二氧化鉛電極獨特的電極表面作用，在有機電解合成中作特殊用途。

　　K 陰極防腐用

　　船舶或者在海水、泥土中的鋼鐵結構件的陰極防腐中，二氧化鉛電極耐蝕性很好,價格便宜,可獲得廣泛使用。

　　L有機電合成中用

　　a 對苯二酚、苯醌的合成

　　苯在陽極上電氧化可生成對苯二醌，然后該陽極產物又可在陰極上還原為對苯二酚（氫醌)，其反應式如下

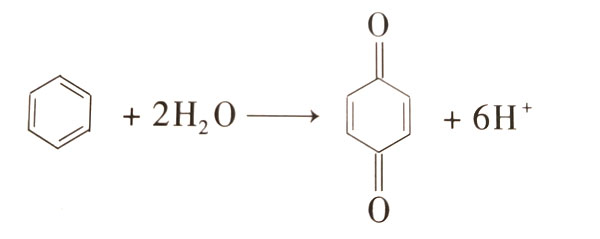

　　陽極氧化反應

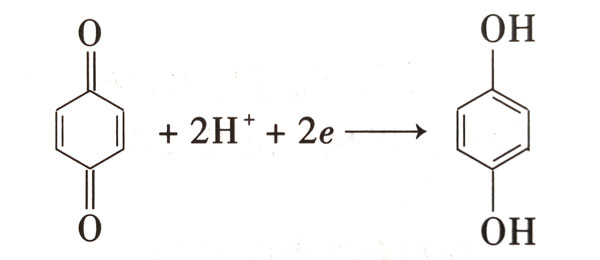

　　陰極還原反應

　　該方法通常以 PbO2為陽極，Pb作陰極，在硫酸水溶液中將苯乳化形成電解液，同時控制電解條件，苯的轉化率一般在10%左右，電流效率約 38%，對苯二酚的選擇性為79%左右盡管該方法還存在著苯的轉化率低、醌的產率不高、后處理工2復雜和電極使用壽命短等缺點，但仍具有許多優點。目前，除絡續探討苯醌和對苯二酚合成的工藝條件、電極材料、電解槽結種與形狀，及如何提高苯的轉化率、苯醌和氫醌的產率等問題外，人們還利用這種方法來制備類似的醌和氫醌。例如，三甲基苯酚通過電解可制備三甲基對苯醌和三甲基氫醌。

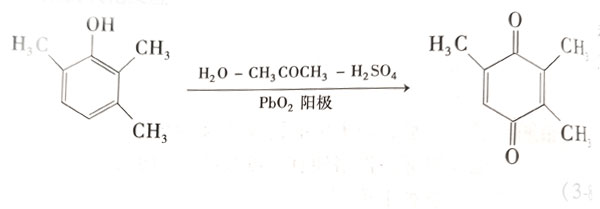

　　陽極氧化反應

　　b 順丁烯二酸、丁二酸的合成

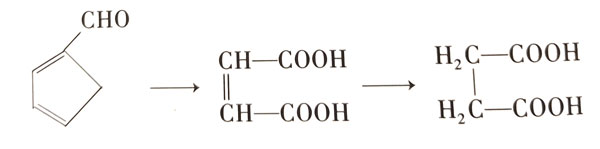

　　糖醛在分隔式電解槽中，采用二氧化鉛陽極和稀硫酸水溶淋進行電氧化反應時，其主要產物為順丁烯二酸。若電解過程采用無隔膜電解槽，則由于陽極生成的順丁烯二酸雙鍵在陰極上被還原，即可得到丁二酸，其反應式為

　　c吡啶甲酸、吡啶羧酸的合成

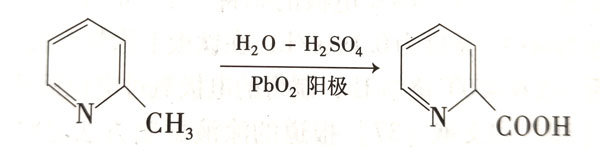

　　2-甲基吡啶經電化學氧化反應可制備吡啶甲酸，其合成反應式為

　　該反應的收率為 80%，電流效率 67%，Reily 公司采用分隔式電解槽已實現了工業化生產。用同樣方法，Stamicabon 公司以烷基吡啶為

　　原料，通過電氧化反應合成了吡啶羧酸。
